Модели светодиодных экранов
Компания “Нао-про” предлагает большой модельный ряд светодиодных экранов для наружного и внутреннего применения. Используя пять светодиодных модулей, выпускаемых компанией, с разным шагом между пикселями, можно “строить” светодиодные экраны разных размеров и разрешения (и даже формы) в соответствии с требованиями заказчика. Но перед тем, как перейти к конкретным моделям светодиодных экранов, остановимся на основах построения видеоэкранов из светодиодных модулей. Более подробно с критериями выбора экранов можно ознакомиться в разделе – Прежде чем купить светодиодный экран.
Модульная конструкция светодиодных экранов
Перед тем как остановится на выборе той или иной модели видеоэкрана, необходимо решить основной вопрос:
- будет ли светодиодный экран использоваться для показа предварительно созданных дизайнером роликов;
- или, помимо этого основного режима, будет необходим режим прямой видео трансляции от ТВ камер или других источников.
![Пример построения видеоэкрана из светодиодных модулей](/diag/screens/modular_r.gif)
Если светодиодный экран будет использоваться только для трансляции заранее подготовленных роликов, то соотношение сторон видеоэкрана (а значит и его разрешение) практически не имеет значения и может быть любым – дизайнеры сделают адаптацию исходного ролика под разрешение экрана.

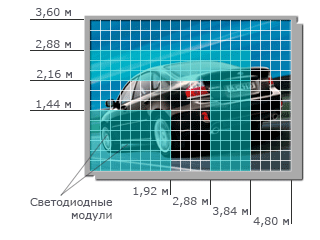

Если необходим режим видео трансляции, то требуется решить вопрос о соотношении сторон светодиодного экрана – 4:3 или 16:9 и соответственно о разрешении видеоэкрана. На рисунке приведен пример построения видеоэкрана из светодиодных модулей с линейными размерами 240 х 240 мм, шагом (расстоянием) между пикселями – 15 мм и соотношением сторон экрана (ширина:высота) – 4:3. А в таблице приведены модели наружных светодиодных экранов “построенных” на основе этих светодиодных модулей.
Таблица 1
Видеоэкраны из светодиодных модулей с шагом 15 мм, 240 х 240 мм (16х16 пикселей)
Количество модулей | Размеры экрана, м | Площадь экрана, кв. м | Разрешение экрана |
8 х 6 | 1,92 х 1,44 | 2,76 | 128 х 96 |
12 х 9 | 2,88 х 2,16 | 6,22 | 192 х 144 |
16 х 12 | 3,84 х 2,88 | 11,06 | 256 х 192 |
20 х 15 | 4,80 х 3,60 | 17,28 | 320 х 240 |
Модели светодиодных экранов
По исполнению, шагу между пикселями и своей конструкции светодиодные экраны делятся – на наружные и внутренние. Светодиодные модули для наружных светодиодных экранов конструктивно выполнены в корпусах, обеспечивающих защиту от атмосферных осадков и перепада температур и обычно имеют степень защиты до IP65. Светодиодные модули для внутренних видеоэкранов не требуют высокой степени защиты и их конструктивное исполнение обычно проще.
Светодиодные экраны для наружной рекламы имеют обычно большие размеры – от 4 х 3 метров до 12 х 9 метров и более и поэтому собираются из модулей с шагом 22, 30 или 38 мм, так как чем больше размер видеоэкрана, тем выше его разрешение и тем качественней изображение светодиодного экрана.
В последнее время появилась тенденция использовать наружные светодиодные экраны из модулей с шагом от 12,5 до 19 мм, что позволяет на сравнительно небольших видеоэкранах получать высокое разрешение, приближающиеся к разрешению компьютерных мониторов. Например небольшой светодиодный экран 4,8 х 3,6 метра, на основе светодиодных модулей с шагом 15 мм, имеет физическое разрешение 320 х 240 пикселей.
Внутренние светодиодные экраны используются для установки в помещениях и обычно имеют небольшие размеры. Во внутренних видеоэкранах используются светодиодные модули с шагом от 10 до 15 мм, а при использовании SMD светодиодов (3 светодиода в одном корпусе) с шагом 8, 6 и даже 4 мм, что обеспечивает высокое физическое разрешение светодиодного экрана при небольших размерах.
Все модели светодиодных экранов компании (за исключением экранов с шагом 38 мм) поддерживают режим виртуального (динамического) пикселя, позволяющий улучшить качество воспринимаемого зрителем изображения – технология Virtual Imaging Processing (VIP). (Можно назвать и Virtual Pixel Image Processing (VPIP). Подробнее об этой технологии и ее различных реализациях можно узнать в Интернете, например: Виртуальный пиксель.
Все модели светодиодных модулей, выпускаемых компанией, имеют наружное исполнение, что позволяет использовать их для наружных и внутренних светодиодных экранов. В таблицах приведены технические характеристики некоторых наиболее популярных моделей светодиодных экранов как для наружного, так внутреннего применения.
Технические характеристики светодиодных экранов компании
Модель экрана / Характеристики |
LS15-256x192 | LS19-256x192 | LS22-320x240 | LS30-320x240 | LS38-320x240 |
Тип светодиодного модуля |
LM15-16x16 RGB | LM19-16x16 RGB | LM22-16x16 RGB | LM30-8x8 RGB | LM38-8x8 RGB |
Кол-во модулей (ШхВ) | 16х12 | 16х12 | 20х15 | 40х30 | 40х30 |
Физическое разрешение | 256х192 | 256х192 | 320х240 | 320х240 | 320х240 |
Виртуальное разрешение | 512х384 | 512х384 | 640х480 | 640х480 | - |
Яркость, кд/м2 | 8 000 ± 10% | 7 000 ± 10% | 5 000 ± 10% | 5 000 ± 10% | 5 000 ± 10% |
Углы обзора, гориз./верт. | 120°/60° | 120°/60° | 120°/60° | 60°/45° | 60°/45° |
Размер полотна экрана (ШхВ), м |
3,84х2,88 | 4,86х3,65 | 7,04х5,28 | 9,6х7,2 | 12,16х9,12 |
Площадь полотна экрана, м2 |
11,06 | 17,74 | 37,17 | 69,12 | 110,90 |
Вес полотна экрана, кг | 485 | 525 | 650 | 2 010 | 2 250 |
Потребляемая мощность, макс./средняя, кВт | 16/8 | 16/8 | 24/12 | 24/12 | 24/12 |
ПРИМЕЧАНИЕ:
- Вес полотна экрана приведен без учета металлоконструкции, систем питания, управления, вентиляции и обогрева
- Приведены мощности без учета систем вентиляции и обогрева
- Степень защиты светодиодных модулей - IP55
Более подробно на все вопросы о выборе подходящей модели и конструкции светодиодного экрана, его цены, технических характеристик, условий эксплуатации, выбора наиболее подходящего места установки – ответят вам менеджеры отдела продаж по телефону или электронной почте.
